ULN2803G org برند UTC

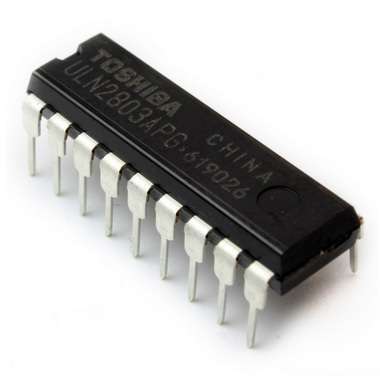

آی سی ULN2803 اصلی
ULN2803APG org Darlington Transistor Array
آی سی ULN2803 از آی سی های پرکاربرد شامل هشت عدد ترانزیستور دارلینگتون npn با تحمل ولتاژ و خروجی جریان بالا می باشد. تمام خروجی های این آی سی دارای دیودهای هرزگرد (Clamp diode) است که امکان درایو بارهای سلفی را فراهم می کند. همچنین تمام پایه های بیس ترانزیستورهای این آی سی به مقاومت 2.7K متصل شده اند و امکان درایو توسط آی سی های TTL و CMOS را فراهم میکند. این آی سی در راه اندازی رله ها، LED، بافرها، نمایشگرها و ... کاربرد دارد. ولتاژ کلکتور- امیتر این آی سی حداکثر تا 50 ولت و حداکثر ولتاژ ورودی آن 30 ولت می باشد. جریان خروجی آی سی ULN2803APG مقدار 500mA است.
برای خرید آی سی ULN2803APG به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
Tr.ARRAY 8*NPN 50v 0.5A DARL
ULN2803APG org Darlington Transistor Array
آی سی ULN2803 از آی سی های پرکاربرد شامل هشت عدد ترانزیستور دارلینگتون npn با تحمل ولتاژ و خروجی جریان بالا می باشد. تمام خروجی های این آی سی دارای دیودهای هرزگرد (Clamp diode) است که امکان درایو بارهای سلفی را فراهم می کند. همچنین تمام پایه های بیس ترانزیستورهای این آی سی به مقاومت 2.7K متصل شده اند و امکان درایو توسط آی سی های TTL و CMOS را فراهم میکند. این آی سی در راه اندازی رله ها، LED، بافرها، نمایشگرها و ... کاربرد دارد. ولتاژ کلکتور- امیتر این آی سی حداکثر تا 50 ولت و حداکثر ولتاژ ورودی آن 30 ولت می باشد. جریان خروجی آی سی ULN2803APG مقدار 500mA است.
برای مشاهده پایه های آی سی ULN2803APG به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی ULN2803APG به تصویر زیر مراجعه کنید:
- 500-mA Rated Collector Current (Single Output)
- High-Voltage Outputs . . . 50 V
- Output Clamp Diodes
- Inputs Compatible With Various Types of Logic
- Relay Driver Applications
- Compatible with ULN2800A Series
برای دریافت دیتاشیت آی سی ULN2803APG می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی ULN2803APG به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
