ULN2003ADR smd معمولی

Tr. ARRAY 7*NPN 50V 0.5A DARL

آی سی ULN2003A smd , یک آی سی درایور از سری ULN200X بوده که شامل 7 زوج ترانزیستور NPN دارلینگتون می باشد. هر کدام از هفت ترانزیتسور در آی سی ULN2003 دارای خروجی های ولتاژ بالا با دیودهای هرزگرد معمولی کاتدی برای تعویض بارهای القایی هستند، از آی سی ULN2003A برای ارتباط بین آی سی های منطقی مانند آی سی های سری CMOS و TTL و یا برای ارتباط میکرو کنترلر ها با هم و یا برای درایو کردن LED و اتصال میکرو به رله و درایو کردن رله استفاده می شود.

آی سی ULN2003A برای کار با استاندارد خانواده آی سی های TTL طراحی شده است , تمام خروجی های آی سی ULN2003A به صورت کنترلر باز بوده و دارای دیود هرزگرد می باشند.

آی سی ULN2003A در پکیج SOP-16 ساخته شده و یک پک 7 تایی ترانزیستور آرایه ای می باشد. برای به دست آوردن جریان بالاتر از آی سی ULN2003A می توان خروجی های این آی سی را با هم موازی کرد.

برای مشاهده پایه های آی سی ULN2003 (مشاهده PINOUT) به تصویر زیر مراجعه نمایید:

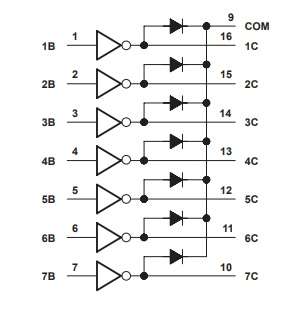

برای درک بهتر از آی سی ULN2003 به دیاگرام داخلی آن در تصویر زیر مراجعه نمایید:

برای مشاهده نمونه DIP از آی سی ULN2003 به لینک زیر مراجعه نمایید:

آی سی ULN2003

برای مشاهده سایر آی سی های درایور دارلینگتون به لینک زیر مراجعه نمایید:

آی سی های درایور دارلینگتون

TRANSISTOR ARRAY, NPN, 2003, DIP16;
Transistor Polarity:NPN;
Transistors, No. of:7;
Collector-to-Emitter Breakdown Voltage:50V;
Current Ic Continuous a Max:500mA;
Termination Type:Through Hole;
Case Style:DIP;
No. of Pins:16;
Operating Temperature Range:-20°C to +70°C;
Temp, Op. Max:70°C; Temp, Op. Min:-20°C;
Base Number:2003;
IC Generic Number:2003;
Input Type:TTL, CMOS 5V;
Logic Function Number:2003;
Max Output Current:500mA;
Output Type:Open Collector;
Transistor Type:Power Darlington;
Voltage, Input Max:5V;
Voltage, Output Max:50V
