آمپلی فایر استریو 3 وات با PAM8403

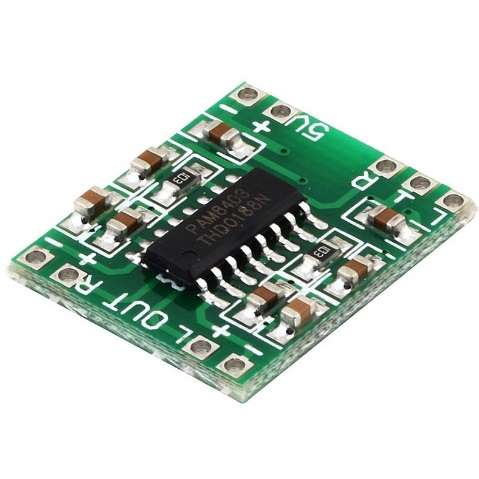

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403
ماژول آملی فایر کلاس D استریو با تراشه PAM8403 یک آمپلی فایر ساده , با کیفیت مناسب و قیمت پایین بوده که برای ساخت اسپیکر خانگی , استفاده در مداراتی که نیاز به تقویت کننده صوتی ساده دارند , برای ساخت کار دستی صوتی , تعمیر و یا تعویض برد آملی فایر اسپیکر هایی که قابلیت تعمیر مدار آملی فایر آن ها وجود ندارد و یا تعمیر آن ها به صرفه نیست مصرف دارد. ابعاد کوچک و قیمت مناسب این ماژول آمپلی فایر باعث محبوبیت این برد آملی فایر شده است. برد آمپلی فایر PAM8403 که در بازار اغلب آن را به برد آملی فایر 5 ولتی سبز رنگ می شناسند , یک ماژول آملی فایر 2x3W وات بوده که با ولتاژ تغذیه 5 ولت DC راه اندازی می شود.
ماژول PAM8403 را به راحتی با 3 باتری قلمی و یا یک باتری لیتیومی می توان راه اندازی کرد.
برای خرید ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 به صورت اینترنتی و یا مشاهده قمیت آن می توانید از همین صفحه اقدام نمایید.
Introduction
Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.+ and - of power supply can't be reversed, power supply voltage can't be more than 6V, otherwise it will damage the IC.There were high gain buffers, can't change any board device parameters.Input: please use shielded wire to avoid any interference and eliminate cluttering sound.Output is CMOS BTL drive mode,all 4 wires are completely independent, don't connect together!
Specification
Power supply: DC2.5-5.5 V.
Output power: 3W + 3W (4Ω).
SNR: 90dB.
Efficiency: > 90%.
ماژول آملی فایر کلاس D استریو با تراشه PAM8403 یک آمپلی فایر ساده , با کیفیت مناسب و قیمت پایین بوده که برای ساخت اسپیکر خانگی , استفاده در مداراتی که نیاز به تقویت کننده صوتی ساده دارند , برای ساخت کار دستی صوتی , تعمیر و یا تعویض برد آملی فایر اسپیکر هایی که قابلیت تعمیر مدار آملی فایر آن ها وجود ندارد و یا تعمیر آن ها به صرفه نیست مصرف دارد. ابعاد کوچک و قیمت مناسب این ماژول آمپلی فایر باعث محبوبیت این برد آملی فایر شده است. برد آمپلی فایر PAM8403 که در بازار اغلب آن را به برد آملی فایر 5 ولتی سبز رنگ می شناسند , یک ماژول آملی فایر 2x3W وات بوده که با ولتاژ تغذیه 5 ولت DC راه اندازی می شود.
ماژول PAM8403 را به راحتی با 3 باتری قلمی و یا یک باتری لیتیومی می توان راه اندازی کرد.
برای خرید ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403 به صورت اینترنتی و یا مشاهده قمیت آن می توانید از همین صفحه اقدام نمایید.
Introduction
Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.+ and - of power supply can't be reversed, power supply voltage can't be more than 6V, otherwise it will damage the IC.There were high gain buffers, can't change any board device parameters.Input: please use shielded wire to avoid any interference and eliminate cluttering sound.Output is CMOS BTL drive mode,all 4 wires are completely independent, don't connect together!
Specification
Power supply: DC2.5-5.5 V.
Output power: 3W + 3W (4Ω).
SNR: 90dB.
Efficiency: > 90%.
