ماژول فانکشن ژنراتور 1 هرتز تا 1 مگاهرتز مدل XR2206

*مونتاژ شده*

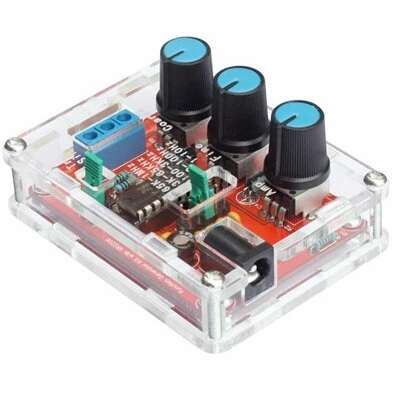

ماژول سیگنال ژنراتور یا فانکش ژنراتور XR2206 یک ماژول تولید سیگنال در سه مدل مربعی , سینوسی و مثلی در بازه 1 هرتز تا 1 مگا هرتز می باشد.

ولتاژ تغذیه ماژول XR2206 بین 9 - 12 ولت DC می باشد.

همراه این ماژول قاب مناسب آن نیز ارسال می شود.

برای خرید ماژول فانکشن ژنراتور مدل XR2206 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

XR2206 High Precision Function Signal Generator DIY Kit Sine/Triangle/Square Output 1Hz-1MHz Adjustable Frequency Amplitude

Technical Specifications:

Voltage Supply: 9-12V DC Input
Waveforms: Square, Sine & Triangle
Impedance: 600 Ohm + 10%
Frequency: 1Hz - 1MHz

SINE WAVE
? Amplitude: 0 - 3V at 9V DC input
? Distortion: Less than 1% (at 1kHz)
? Flatness: +0.05dB 1Hz - 100kHz

SQUARE WAVE
? Amplitude: 8V (no load) at 9V DC input
? Rise Time: Less than 50ns (at 1kHz)
? Fall Time: Less than 30ns (at 1kHz)
? Symmetry: Less than 5% (at 1kHz)

TRIANGLE WAVE
? Amplitude: 0 - 3V at 9V DC input
? Linearity: Less than 1% (up to 100kHz) 10mA
