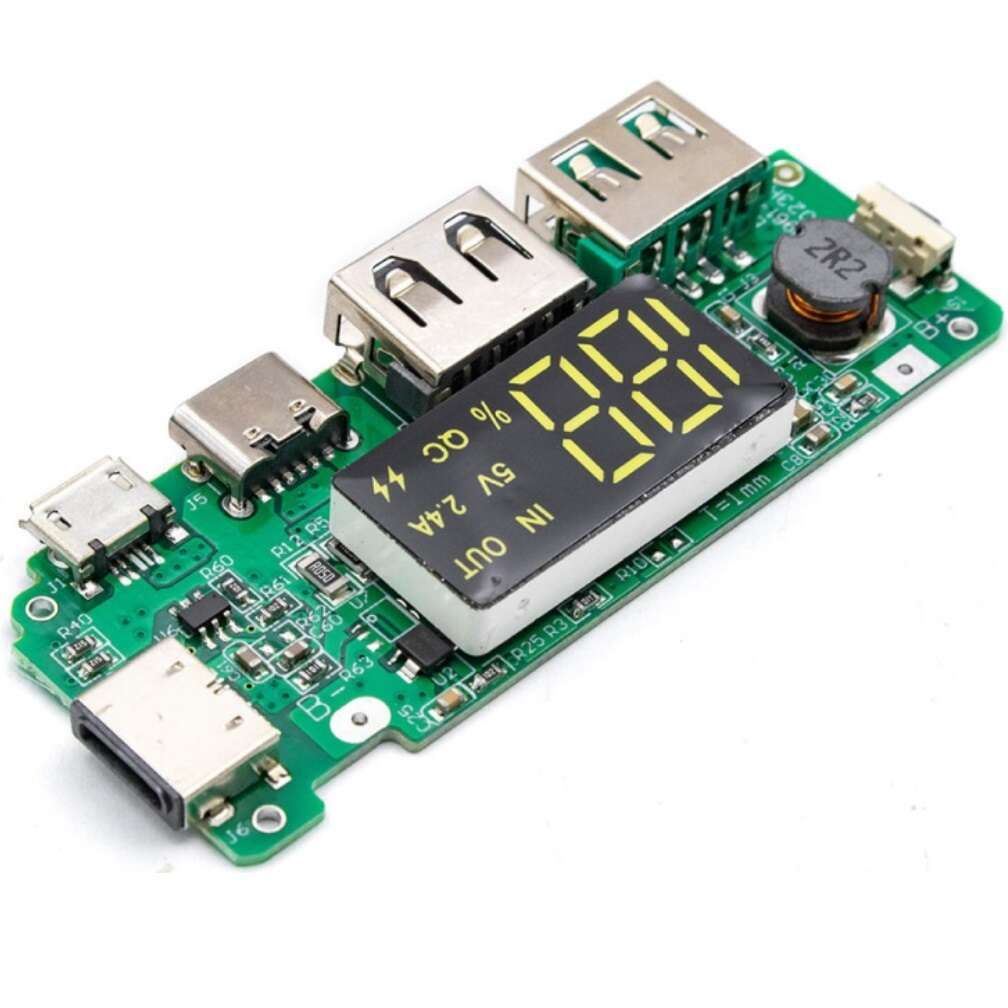

ماژول ساخت پاوربانک دارای نمایشگر H961

ماژول شارژر / دشارژر باتری لیتیومی دارای 2 خروجی USB با ورودی های میکرو USB و Type-C و Lightning مناسب برای ساخت پاور بانک

با اتصال یک منبع ولتاژ 5 ولتی به میکرو USB به ورودی شارژر می توان باتری متصل به خروجی را تا شارژ کرد. این ماژول پاور بانک از باتری های lithium 18650 پشتیبانی می کند. با اتصال به موبایل به طور اتوماتیک عملیات شارژ انجام می شود. این ماژول جریان مناسب برای شارژ باتری موبایل را به طور خودکار تنظیم می کند. . این ماژول دارای مدار محافظ نمی باشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.

مشخصات

• ورودی : 5V-1A

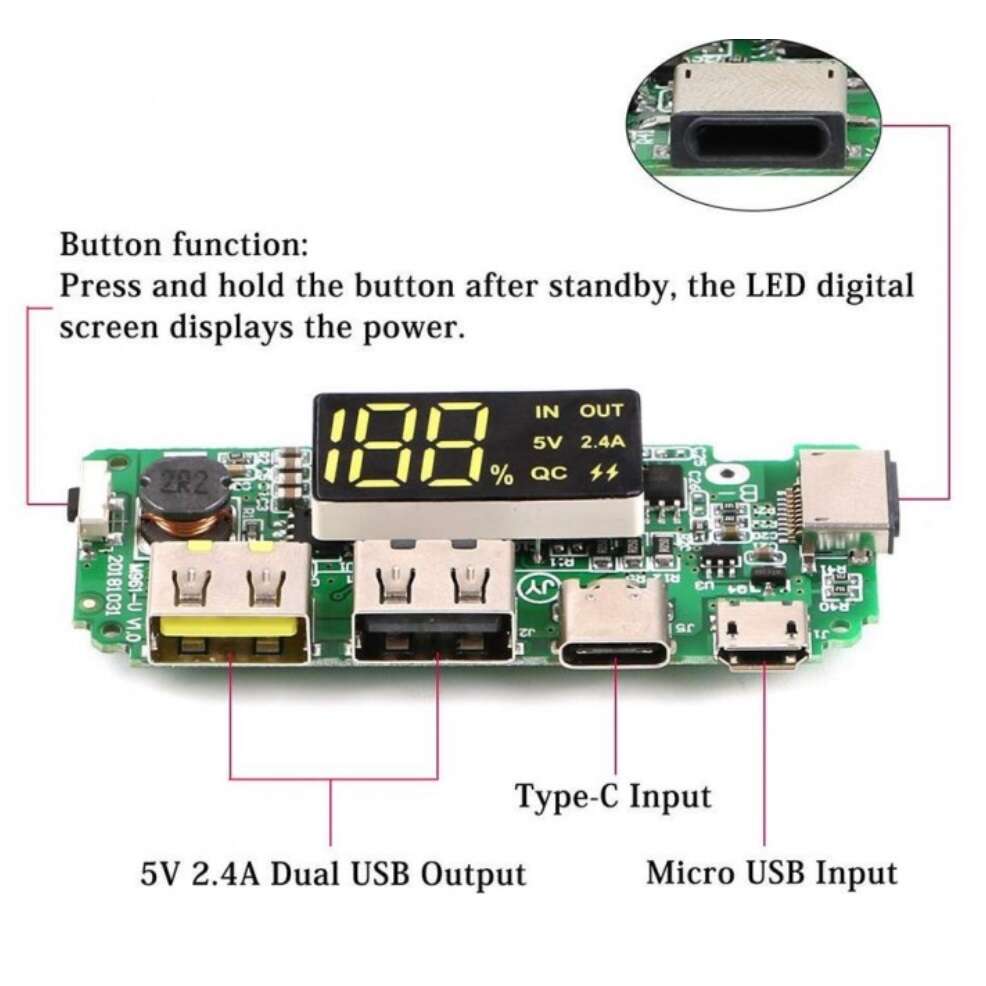

• رابط ورودی: پورت مادگی میکرو USB و type-c و lightning
• رابط خروجی: 2× پورت استاندارد مادگی
• دارای نمایشگر LCD
• باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
• تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM
• بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد.
• نرخ ظرفیت : 3.7V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%
• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
• مدار محافظ خروجی over current و اتصال کوتاه دارد.

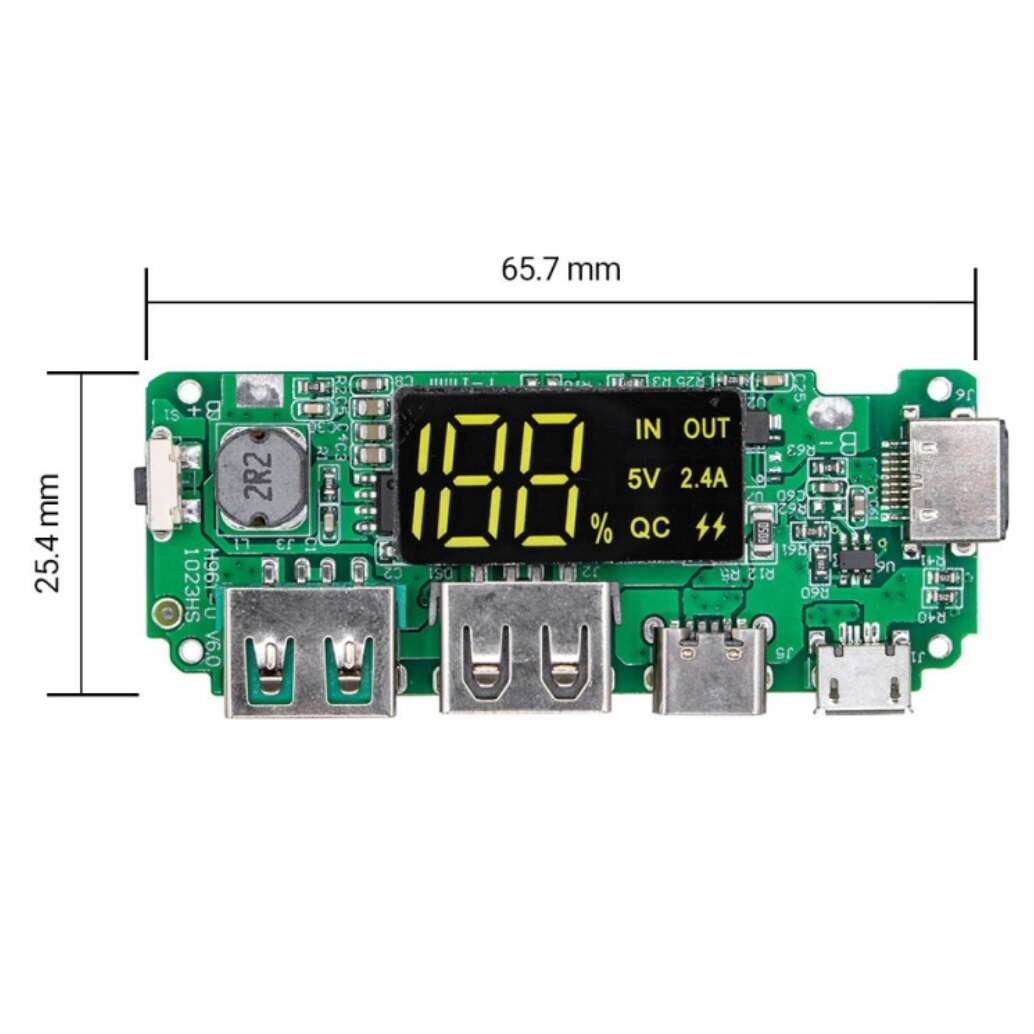

• ابعاد برد: 65x25mm

Specification

Model: H961-U
input Voltage B+ to B-; 3.0-4.2V
Overcharge
Detection voltage: 4.20±0.05V
Release voltage: 4.100±0.05V
Detection delay time<200 ms
Over-discharge
Detection voltage: 3.0±0.10V
Release voltage: 3.10±0.10V
Detection delay time<100 ms
Outputconstant current: constant current;2A
Short circuit protection
Short detection delay time<50uS
Release Conditions: Cut offload
Normal current consumption
Normal current consumption of PCM: Max 60uA
Standby current consumption: Max 50uA
0V charger: allowed 0V change; Y
Suggest working conditions
max continuous charge/discharge current: 1.5/2A
suggest working temperature: -5-45℃
IR resistance: IR of PCM≤65 mΩ
Weight: Approx. 15g / 0.5oz
