SG3525AN معمولی
آی سی SG3525
SG3525AN Pulse Width Modulator Control Circuit
آی سی SG3525 یک آی سی کنترل کننده مدولاسیون پهنای باند (PWM) است که برای کنترل منابع تغذیه سوئیچینگ با حداقل نیاز به قطعات خارجی طراحی شده است. ولتاژ کاری آی سی از 8 تا 35 ولت و فرکانس اسیلاتور آن از 100Hz تا 400KHz می باشد.
برای خرید آی سی SG3525 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
SG3525AN Pulse Width Modulator Control Circuit
آی سی SG3525 یک آی سی کنترل کننده مدولاسیون پهنای باند (PWM) است که برای کنترل منابع تغذیه سوئیچینگ با حداقل نیاز به قطعات خارجی طراحی شده است. ولتاژ کاری آی سی از 8 تا 35 ولت و فرکانس اسیلاتور آن از 100Hz تا 400KHz می باشد.

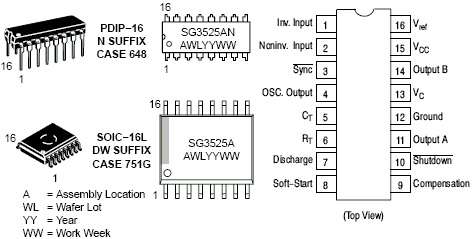

برای مشاهده پایه های آی سی SG3525 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SG3525 به تصویر زیر مراجعه کنید:
Features
- 8.0 V to 35 V Operation
- 5.1 V 1.0% Trimmed Reference
- 100 Hz to 400 kHz Oscillator Range
- Separate Oscillator Sync Pin
- Adjustable Deadtime Control
- Input Undervoltage Lockout
- Latching PWM to Prevent Multiple Pulses
- Pulse−by−Pulse Shutdown
- Dual Source/Sink Outputs: 400 mA Peak
- Pb−Free Packages are Available
برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:
انواع آی سی کاربردی در تغذیه های سوئیچینگ
برای دریافت دیتاشیت آی سی SG3525 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SG3525AN به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
