مبدل RS232 به TTL

پروتوکل سریال یکی از پروتکل هایی است که میکروکنترلر توسط آن با رایانه ارتباط برقرار می کند. به علت آنکه سطح ولتاژ بیشتر میکروکنترلرها TTL می باشند بصورت مستقیم قابل اتصال به پورت COM رایانه نمی باشند.از این جهت بین پورت RS232 کامپیوتر و میکروکنترلر از مداراتی استفده می شود تا این مشکل را رفع گردد.

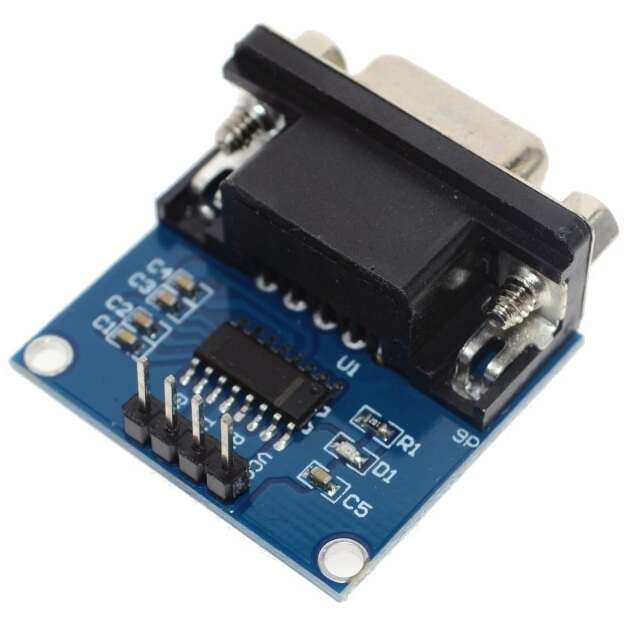

ماژول RS232 to TTL اتصال تمامی میکروکنترلرها به پورت سریال را ساده می نماید.
ولتاژ راه اندازی ماژول 5V DC بوده و سیگنال های Rx و Tx با اینترفیس TTL قابل دسترسی هستند.

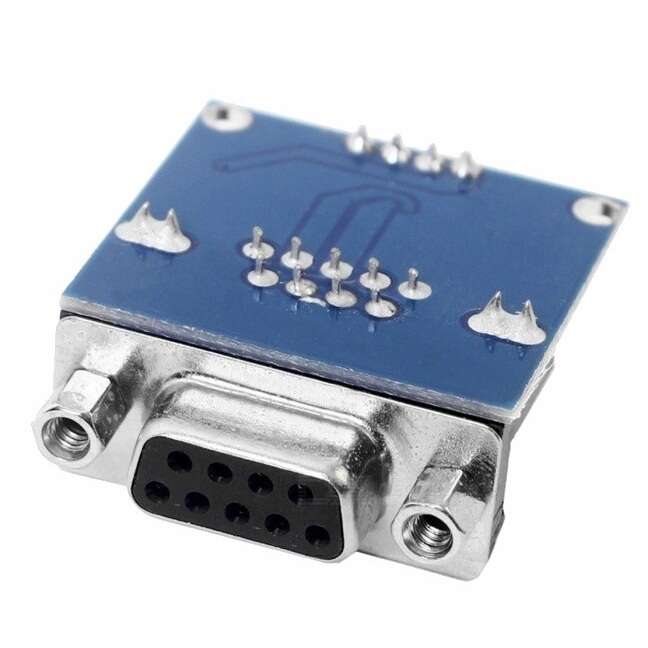

در یک طرف ماژول RS232 کانکتور DB9 و در طرف دیگر کانکتور های پین هدر موجود می باشد.

The TTL serial port of the MCU, ARM, FPGA, Arduino, etc. communicates with the RS232 level device. Serial expansion of the device.

RS232 port communication with computer PC.
Can be used for GPS, electronic compass, car detection, hard disk maintenance etc .(Need the user staff with a certain degree of professional knowledge and operational capabilities)

SPECIFICATIONS

Communication chip: domestic MAX3232
Working voltage:3.3V-5.5V
Size : 30mmx28mm
Port:

• TX
• RX
• VCC
• GND
