ICL7106CPL

ADC Parllel 3.5 Digit LCD/LED 3 1/2 Digit,Lcd/Led Display, A/D Converters

آی سی ICL7106CPL , يک مبدل آنالوگ به ديجيتال 3.5 رقمی با نرخ نمونه برداری 2 نمونه در ثانيه و با پکيج DIP-40 می باشد. اين آی سی مناسب برای راه اندازی نمايشگر کريستال مايع (LCD) است. از ويژگيهای اين تراشه خواندن صفر برای ورودی صفر ولت در همه رنجها و نيز نمايش پلاريته صحيح در صفر ولت جهت تشخيص نول واقعی می باشد.

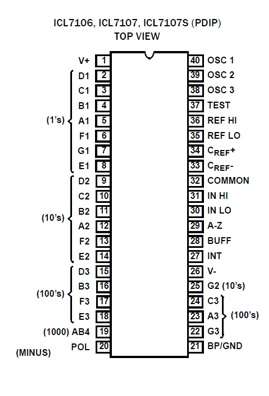

برای مشاهده پایه های آی سی ICL7106CPL به تصویر زیر توجه نمایید:

برای مشاهده مدار تست و مدار راه اندازی آی سی ICL7106CPL به تصویر زیر توجه نمایید:

برای مشاهده بلوک دیاگرام داخلی آی سی ICL7106 به تصویر زیر توجه نمایید:

برای دریافت دیتاشیت آی سی ICL7106CPL به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای مشاهده سایر آی سی های آنالوگ به دیجیتال به لینک زیر مراجعه نمایید:

انواع آی سی های آنالوگ به دیجیتال

• Manufacturer: Intersil
• RoHS: RoHS Compliant Details
• Package/Case: DIP-40
• Maximum Operating Temperature: + 70 C
• Minimum Operating Temperature: 0 C
• Packaging: Tube
• Brand: Intersil
• Height: 4.95 mm (Max)
• Length: 53.2 mm (Max)
