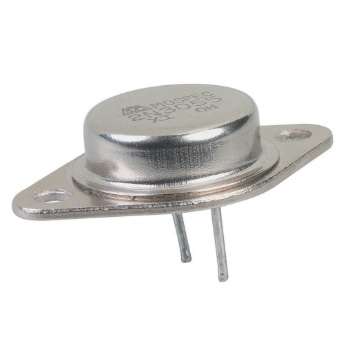

2N3055 org

NS 100V 7 A 115 W NPN

ترانزیتسور قابلمه ای 2N3055 یکی از پر مصرف ترین ترانزیستور های قابلمه ای در دنیای مدارات الکترونیکی است. تحمل ولتاژ ترانزیستور قابلمه ای 2N3055 حدود 100 ولت و جریان 15 آمپر می باشد. مکمل PNP ترانزیستور 2N3055 , یک ترانزیستور قابلمه ای دیگر با شماره MJ2955 می باشد.

ترانزیستور قابلمه ای 2N3055 در مدارات زیادی مانند مدار آمپلی فایر , مدار منبع تغذیه و ... کاربرد دارد.

شاید برای شما جالب باشد که درون ترانزیستور قابلمه ای 2N3055 چیست , همانطور که در عکس زیر مشخص است درون ترانزیستور 2N3055 یک چیپ بوده که با دو سیم به دو پایه ترانزیستور متصل شده است.

پایه های ترانزیستور 2N3055 :

تمامی ترانزیستور ها دارای 3 پایه با نام های بیس , امیتر و کلکتور هستند. ترانزیستور 2N3055 دارای دو پایه است و یک پایه دیگر این ترانزیستور همان بدنده فلزی ترانزیستور است. برای تعیین پایه های ترانزیستور 2N3055 باید پشت ترانزیستور را به گونه به سمت صورت خود بگیریم که پایه ها به سوراخ بالا ترانزیستور نزدیک تر باشند. در این حالت پایه سمت چپ بیس و پایه سمت راست امیتر است و بدنه این ترانزیستور حکم پایه کلکتور را دارد. ماننئ شکل زیر:

برای دریافت دیتاشیت ترانزیستور قابلمه ای 2N3055 می توانید از نوار مربوط به دیتاشیت محصول اقدام نمایید.

این محصول از نوع اورجینال ترانزیستور 2N3055 بوده و برای مشاهده نمونه معمولی این ترانزیستور می توانید به لینک زیر مراجعه نمایید:

ترانزیستور قابلمه ای 2N3055 معمولی
