ماژول پتانسیومتر دیجیتال 100 کیلو اهم X9C104

پتانسیومتر ها جزء اولین وسایل علاقه مندان به الکترونیک است که با آن آشنا می شوند و بعد از مدتی کوتاه از آن خسته شده و آرزو می کنند کاش می شد با زدن یک دکمه می توانستیم ولوم یک وسیله ی برقی را کم و زیاد کنیم و هر چه با الکترونیک مانوس می شویم و سر از دنیای دیجیتال در می آوریم به آرزوی خود نزدیک تر می شویم.

پتانسیومتر را برای اولین بار آقای کریستین پاگندرف در سال 1841 اختراع کرد و از آن زمان تا کنون در دنیای الکترونیک نه تنها فراموش نشده بلکه بسیار پرکاربرد است.

اما در باره ی ماژول پتانسیومتر دیجیتال X9C104S باید گفت که آرزوی ما براورده شده و نه تنها در رنج 10K بلکه رنجهای دیگر این آی سی با شماره های X9C102, X9C103, X9C503 تولید شده که به ترتیب50K و 10K و 1K را پشتیبانی می کند.

خوب به طور کلی با میکرو کنترلر ها می توانیم موج pwm بسازیم و مثلا شدت نور را کنترل کنیم و یا از آی سی های سری AD و یا MPC استفاده کنیم، در مورد اول باید گفت که ما باید در پروژه سر میکروکنترلر را ازکارهای جانبی خلوت کنیم و در مورد های بعدی باید بگم که قابلیت های پتانسیومتر دیجیتال X9C104S از تمام موارد بالا بیشتر است.

از قابلیت های پتانسیومتر دیجیتال X9C104S می توانیم به این مورد اشاره کنیم که درجه پتانسیومتر را برای ما تا 100 سال حفظ می کند و در ساختار خودش از یک EEPROM بهره برده ، یعنی اگر منبع تغزیه قطع شود درست از جای قبلی کارها شروع می شود و این بسیار عالی است.

در این ماژول یک ارتباط سریال 3 سیمه برقرار می شود به این ترتیب:

پایه ی CS برای فرمان به کار برده شده و اگر 0 باشه یعنی آماده ی دریافت می باشد و پس از 1 شدن آن درجه ی پتانسیومتر ما ذخیره می شود البته باید به جدول زمانی در دیتا شیت دقت کنیم.

پایه ی UD جهت حرکت سر وسط را مشخص می کند دقیقا مثل یک پتانسیومتر 3 پایه، یا بالا رونده است و یا پایین رونده یعنی همون چپ و راست در ولوم های گرد.

پایه ی INC هم برای دریافت پالس های ما برای تغییر مقاومت الکترونیکی می باشد.

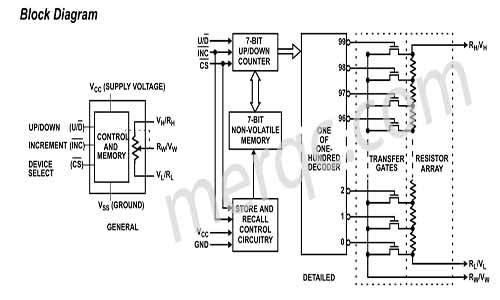

به دیتا شیت کالا دقت کنید:

از ویژگی های دیگر ماژول پتانسیومتر دیجیتال X9C104S می توان به موارد زیر اشاره کرد:

VCC : ولتاژ 3 الی 5 ولت.

مصرف جریان در حالت فعال 3میلی آمپر و در حال آماده به کار 350 میکر آمپر .

شما می توانید دیتا شیت پتانسیومتر دیجیتال X9C104S را از بالای همین صفحه دانلود کنید.

برای خرید ماژول پتانسیومتر دیجیتال X9C104S می توانید از بالای همین صفحه اقدام کنید.
